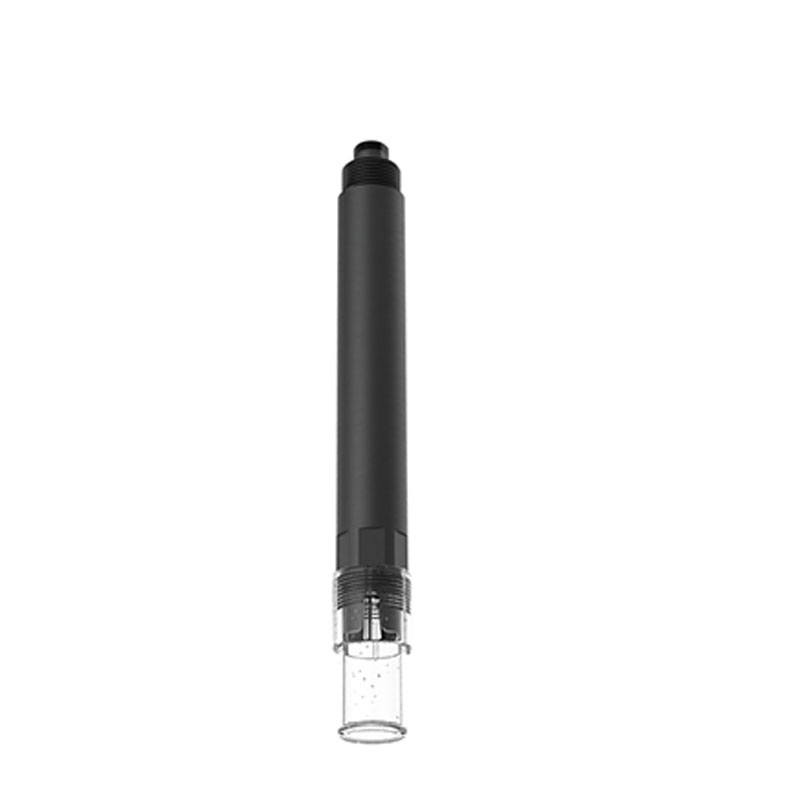

一．水質ORP變送器應用環境說明

用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線ORP測量的要求。

信號輸出：RS485（MODBUS-RTU）。

指示電極為鉑金片，穩定性高。

內部信號隔離技術，抗干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體性能穩定，使用壽命長

IP68防水標準

二．水質ORP變送器技術參數

測量原理	電化學（鹽橋）
信號方式	RS485（MODBUS-RTU）
測量范圍	-1500mV～+1500mV
測量分辨率	1mV
測量精度	±6mV
外殼材質	ABS
電纜長度	標配 5 米
供電電壓	12-24VDC（0.4W@12V）
校準方式	單點校準
測量環境	溫度 0~50℃（不結冰） ，< 0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，NPT3/4 螺紋

三．水質ORP變送器安裝和電氣連接

1.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣連接

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）綠色-485B

黃色-485A

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．水質ORP變送器維護和保養

初次使用或久置不用重新使用時，敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。

使用時應先用去離子水（或蒸餾水）洗凈并擦干，防止雜質帶入被測液體中，傳感器的1/3應插入被測液體中。

接線端子部分應保持清潔干燥，傳感器不用時應清洗干凈，插入加有3.3mol/L KCI溶液的保護套，或將傳感器插入加有3.3mol/L KCI溶液的容器中。

檢查接線端子處是否干燥，如有污漬，請用無水酒精擦拭，干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水，蛋白質溶液，強酸強堿溶液以及酸性氟化物溶液中，并防止與有機硅油脂接觸。電極的鉑片若沾有油脂，則可用脫脂棉花沾以丙酮或酒精，輕輕擦洗干凈，若沾污物系不溶性無機物，則可用30-50%的鹽酸擦洗之，每天也可以用干凈的高級衛生紙擦一次。

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。
